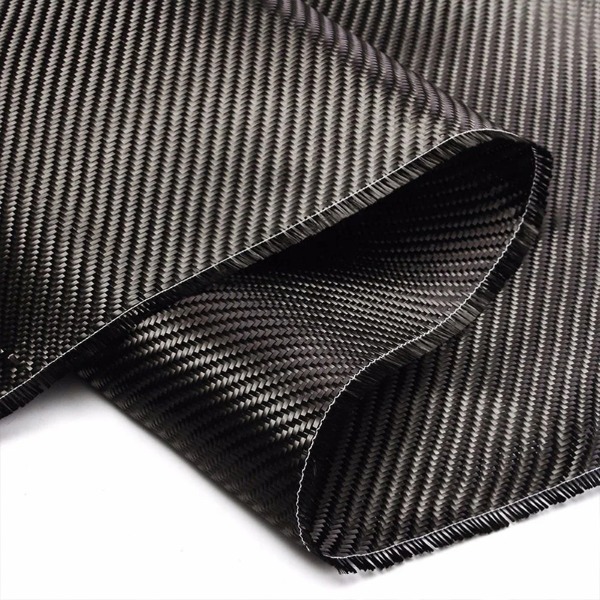

I sökandet efter material som minskar massan utan att offra mekanisk prestanda, har ingenjörer successivt gått från metaller till avancerade kompositer. Bland dessa, kolfiberduk utmärker sig som en primär förstärkning för lätta strukturella komponenter. Detta vävda tyg, som består av kontinuerliga kolfilament, erbjuder en kombination av låg densitet, hög draghållfasthet och exceptionell styvhet. När den är inbäddad i en polymermatris blir den ryggraden i komponenter som används inom flyg-, bil-, sportutrustning och anläggningsteknik.
För att förstå varför kolfibertyg är så effektivt krävs att man tittar på dess grundläggande egenskaper, hur det kan jämföras med konventionella material och hur dess arkitektur kan skräddarsys för specifika belastningsförhållanden.
Den strukturella logiken bakom kolfibertyg
Strukturella komponenter måste motstå böjning, vridning, spänning och kompression med minimal avböjning. Viktminskning förstärker effektiviteten: mindre tröghet, lägre bränsleförbrukning och enklare hantering. Kolfiberduk uppnår detta genom tre nyckelegenskaper:
- Hög specifik styvhet – Styvheten per densitetsenhet är flera gånger högre än stål eller aluminium.
- Skräddarsydd anisotropi – Styrka och styvhet kan orienteras längs lastbanor genom att välja vävmönster och skiktstaplingssekvenser.
- Feltolerans – Duken fördelar lokala sprickor över flera fibrer, vilket förhindrar plötsliga fel.
Till skillnad från enkelriktad tejp, som ger styvhet i en riktning, erbjuder kolfibertyg balanserade egenskaper i tygplanet. Detta gör den särskilt lämplig för tunnväggiga konstruktionsskal, sandwichpaneler och komponenter med komplexa krökningar där belastningar kommer från flera håll.
Jämförande materialegenskaper
För att uppskatta fördelen med kolfibertyg är en direkt jämförelse med traditionella konstruktionsmaterial till hjälp. Tabellen nedan sammanfattar normaliserade mekaniska indikatorer. Observera att exakta värden varierar med fibertyp, vävarkitektur och hartssystem, men de relativa positionerna förblir konsekventa.
| Material | Densitet (g/cm³) | Draghållfasthet (relativt stål) | Förhållandet mellan styvhet och vikt (relativt) | Utmattningsmotstånd |
|---|---|---|---|---|
| Milt stål | 7.85 | 1.0 (baslinje) | 1.0 | Måttlig |
| Aluminium 6061 | 2.70 | 0.35 | 3.0 | Måttlig |
| Komposit av kolfibertyg | 1,55–1,60 | 1,8–2,5 | 8–10 | Utmärkt |
| Komposit av glasfibertyg | 1.90–2.00 | 0,7–1,0 | 2,5–3,5 | Bra |
Som visas ger kolfibertyg ett förhållande mellan styvhet och vikt som är ungefär 8 till 10 gånger högre än stål. Rent praktiskt kan en konstruktionsbalk gjord av kolfibertyg väga 70–80 % mindre än en stålbalk med lika böjstyvhet. Dessutom överstiger dess utmattningshållfasthet under cyklisk belastning vida den för metaller, vilket är avgörande för rörliga strukturer som robotarmar, flygplanskontrollytor eller cykelramar.
Arkitektonisk mångsidighet: vävar och former
Ett av de starkaste argumenten för att använda kolfibertyg är det breda utbudet av vävmönster som finns. Varje mönster påverkar draperbarhet, hartsflöde och mekanisk isotropi.
| Vävtyp | Draperbarhet | Typiskt användningsfall |
|---|---|---|
| Enfärgad väv | Låg till medium | Platta paneler, tunna laminat med god stabilitet |
| Twillväv (2/2) | Medium till hög | Böjda komponenter, karosspaneler för fordon |
| Sele satin (4HS, 8HS) | Mycket hög | Komplexa delar med dubbla krökningar, flygkåpor |
| Enkelriktad tyg | Låg (endast en flexibel riktning) | Sparkapslar, balkar med hög styvhet |
För lätta strukturella komponenter är twill- och satinväv ofta att föredra eftersom de lätt anpassar sig till formar utan att skrynkla sig. Detta säkerställer enhetlig fibervolymfraktion och minimerar tomrumsbildning. Dessutom minskar den inneboende krusningen (vågigheten) i vävt tyg något tryckhållfasthet jämfört med enkelriktad tejp men förbättrar avsevärt toleransen för stötskador och hanteringen under uppläggningen.
Optimering av lastfall med kolfiberduk
Designers väljer kolfibertyg inte bara för viktbesparingar utan också för riktningseffektivitet. Till exempel:
- Böjningsdominerade strukturer (t.ex. drönararmar, proteser): Placera tyglager med fibrer orienterade i 0° och ±45° för att balansera längsgående styvhet och skjuvmotstånd.
- Torsionsladdade axlar (t.ex. drivaxlar, rotorblad): Använd ±45° förspänningsduk eller kombinerade ring- och spiralformade lager.
- Slagbenägna paneler (t.ex. racingbilsgolv, skyddsfodral): Varva satinvävt tyg i lager med tunn mellanlägg av termoplastiska härdade lager.
Eftersom kolfibertyg finns i mellanmodul, hög modul och standardmodul, kan styvheten finjusteras utan att geometrin ändras. Detta modulära tillvägagångssätt undviker överkonstruktion och minskar materialspill.
Tillverkningskompatibilitet
En annan anledning till att kolfibertyg dominerar lätta strukturella komponenter är dess kompatibilitet med etablerade tillverkningsprocesser. Viktiga metoder inkluderar:
- Prepreg layup autoklavhärdning – Högsta kvalitet för flyg. Duken kommer förimpregnerad med harts, vilket ger exakt fiberinriktning.
- Wet layup / hand layup – Lämplig för stora engångsdelar som vindkraftverk eller anpassade bildelar.
- Hartsöverföringsgjutning (RTM) – Duken läggs torr i en stängd form, sedan injiceras harts. Utmärkt för medelvolymproduktion med bra ytfinish.
- Vakuumassisterad infusion – Idealisk för stora kompositpaneler; duken fungerar som ett flödesmedium, vilket säkerställer en jämn hartsfördelning.
Varje metod utnyttjar tygets förmåga att bibehålla jämn tjocklek, motstå fibertvätt (rörelse under hartsinjektion) och ge förutsägbara mekaniska egenskaper. Jämfört med slumpmässigt matta glasfiber eller hackad kolfiber ger vävd kolfiberduk högre designsäkerhet.
Ekonomiska och livscykelöverväganden
Medan kolfibertyg har en högre råvarukostnad än metaller eller glasfiber, är dess livscykelvärde för lätta strukturella komponenter ofta överlägset. Minskad massa leder till lägre energiförbrukning i rörliga applikationer. För statiska strukturer som broar eller robotportaler tillåter lättare komponenter mindre stödramar och billigare fundament.
Dessutom är det möjligt att reparera skadade kolfibertyglaminat genom lappbindning eller hartsinjektion, vilket förlänger livslängden. Återvinningstekniker (pyrolys, solvolys) har mognat, vilket möjliggör återvinning av ren kolfiberduk från uttjänta komponenter för användning i icke-kritiska applikationer. Denna cirkulära potential stärker materialets position i hållbarhetsfokuserade industrier.
Begränsningar och försiktighetsåtgärder vid design
Inget material är perfekt. Ingenjörer måste erkänna specifika begränsningar för kolfibertyg:
- Spröd felläge – Till skillnad från metallavkastning kan kompositbrott vara plötsligt. Design kräver säkerhetsfaktorer och redundans.
- Galvanisk korrosion – Direktkontakt med aluminium eller stål i våta miljöer orsakar galvanisk korrosion. Elektriska isoleringsskikt är obligatoriska.
- Värmeledningsförmåga – Kolfibrer är elektriskt och termiskt ledande, vilket kan kräva isolering i elektroniska eller kryogena tillämpningar.
- Ply cut-edge tätning – Rå tygkanter kan fransa sig; trimmade laminat behöver tätning för att förhindra att fukt tränger in.
När dessa faktorer åtgärdas på rätt sätt, förblir kolfibertyg ett oöverträffat val för lätta strukturella komponenter.
Slutsats
Kolfibertyg ger ett unikt förslag för lätta strukturella komponenter: enastående styvhet per vikt, designbar anisotropi, flera vävarkitekturer och kompatibilitet med standardkompositprocesser. Medan initiala kostnader och spröda fel kräver noggrann konstruktion, är fördelarna med massminskning, utmattningslivslängd och anpassningsbarhet oöverträffade av konventionella metaller eller glasfibertyger.
FAQ
F1: Kan kolfiberduk användas för bärande konstruktionsdelar utan metallförstärkning?
Ja. Många bärande komponenter som golvbalkar för flygplan, monocoques för racerbilar och robotarmar är helt gjorda av kompositer av kolfibertyg. Korrekt skiktdesign och tjocklek väljs för att klara förväntade belastningar utan metallinsatser. Metallbeslag läggs ibland till vid skruvförband för att minska lagerspänningskoncentrationerna.
F2: Är kolfibertyg styvare än aluminium eller stål?
I absoluta tal är kolfiberduk med standardmodul (styvhet ~70 GPa) mindre styv än stål (~200 GPa) men styvare än aluminium (~69 GPa). Men på grund av dess låga densitet (1,6 mot 2,7 g/cm³ för aluminium), är dess specifika styvhet (styvhet/densitet) ungefär tre gånger högre än aluminium och åtta gånger högre än stål. För viktkritiska konstruktioner gör detta kolfibertyg effektivt "styvare per kilogram."
F3: Kräver kolfibertyg specialverktyg för skärning och borrning?
Ja. Standardverktyg i stål slits snabbt ut. För torrt tyg rekommenderas saxar av keramik eller hårdmetall. För härdade laminat är diamantbelagda borrar och grader nödvändiga för att förhindra delaminering. Vakuumutsug rekommenderas eftersom koldamm är elektriskt ledande och kan skada elektroniken.
F4: Hur beter sig kolfibertyg under höga temperaturer?
Fibern i sig behåller styrkan över 1000°C i en inert atmosfär, men polymermatrisen (typiskt epoxi) begränsar drifttemperaturen till 80–180°C för standardhartser. Högtemperaturhartser (bismaleimid, polyimid) utökar intervallet till 230–300°C. För applikationer över 300°C kan kolfiberduk användas med keramiska matriser (CMC-kompositer).
F5: Kan kolfibertyg bindas till metallkonstruktionskomponenter säkert?
Ja, men med försiktighetsåtgärder. Ett lager av isolerande glasfiberduk placeras ofta mellan kolfiberduk och metall för att förhindra galvanisk korrosion. Limbindning med strukturell epoxi är starkare än mekanisk fästning för komposit-till-metall-fogar, förutsatt att metallytan är ordentligt förberedd (blästring, silankopplingsmedel).
